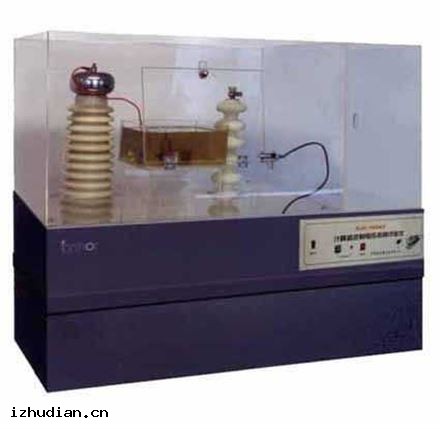

電壓擊穿試驗儀是一種常用於檢測電氣絕緣材料和設備的電氣性能的測試儀器。主要用於確定絕緣材料或電氣設備在承受一定電壓下是否能夠保持其絕緣性能
，或者在一定電壓下是否會發生擊穿現象
。擊穿現象是指當電壓超過材料或設備的耐受極限 ，絕緣性能喪失，導致電流通過該材料或設備
，通常伴隨有高溫
、火花或設備損壞等現象
。工作原理基於電氣絕緣材料或設備在受電壓作用下的電流特性 。當試驗電壓達到一定的值時
，絕緣材料或電氣設備的絕緣性能會被迫受到考驗。在電壓升高過程中，材料或設備的絕緣性能逐漸減弱，當電壓超過其擊穿電壓時，絕緣層會發生擊穿，電流將通過該材料或設備傳導。
1.高壓電源
：提供逐步增加的高電壓，通常為交流電或直流電源
。高壓電源的電壓範圍應根據被試材料或設備的耐壓等級來選擇
。
2.試驗裝置：試驗裝置用於放置待測樣品或設備，並確保樣品與電源之間良好的電氣連接
。試驗裝置通常包括電極、絕緣支架等組成部分。
3.測量系統：測量系統用於實時監測和記錄試驗中的電壓、電流等參數。常見的測量系統包括電壓表、電流表
、示波器等。
4.保護系統
：為了避免試驗過程中發生意外
，一般配備有過電流保護
、過電壓保護
、接地保護等系統。這些保護裝置能夠確保試驗過程中的安全性，防止設備損壞或人員受傷。
5.控制系統：控制系統用於調節和設置試驗的電壓
、時間等參數
，並實時監控試驗過程。往往採用微處理器控制，具備自動化測試
、數據存儲和報告生成等功能
。
6.安全裝置：為了確保操作人員的安全
，通常會設計一些安全保護功能
，例如試驗過程中一旦發生異常情況
，自動切斷電源或發出警報
。
電壓擊穿試驗儀的應用領域：
1.電力行業：電力設備如變壓器、電纜、開關設備等需要承受一定的電壓，因此必須經過嚴格的電壓擊穿試驗，確保其能夠正常
、安全地運行。
2.電子產品：許多電子元件和電氣設備需要經過電壓擊穿試驗來驗證其絕緣性能，特別是在高壓電子元件、電機等產品的測試中，電壓擊穿試驗具有重要意義。
3.絕緣材料生產
：在製造絕緣材料時
，電壓擊穿試驗是質量檢測的重要環節
。它能夠幫助生產廠商確保材料的質量符合設計要求。
4.汽車行業
：隨著電動汽車的快速發展，電池
、控制器及電纜等關鍵部件的絕緣性能測試成為了重要的環節
。能夠有效檢測電動汽車組件的耐壓能力
。
5.科研和實驗室測試：許多研究機構和實驗室使用試驗儀進行新型材料的研究或絕緣技術的開發
，為新產品的推出提供數據支持。
